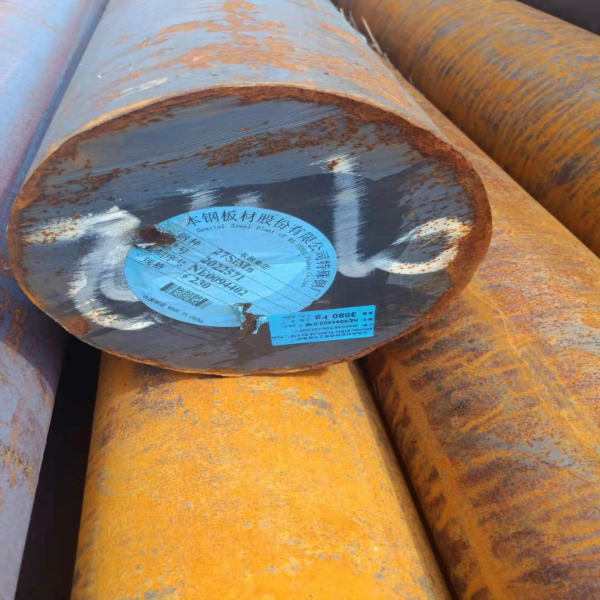

27SiMn圆钢
用于制造要求高韧性和耐磨性的热冲压件的产品
这种钢的性能优于30Mn2钢，淬透性较高，在水中临界淬透直径达8～22mm，可切削性良好，冷变形塑性及焊接性中等；另外钢在热处理时韧性减低不多，但却有相当高的强度和耐磨性，特别是水淬时仍有较高的韧性；但是此钢对白点敏感性大，热处理时有回火脆性倾向及过热敏感性。
中国牌号：27SiMn，合金结构钢。
统一数字代号：A10272
执行标准： GB/T 3077-1999
C：0.24～0.32 Si：1.10～1.40 Mn：1.10～1.40
P：＜0.035 （残留含量）
S：＜0.035 （残留含量）
Cr：≤0.309(残留含量)
Ni：≤0.30 （残留含量）
Cu：≤0.30 （残留含量）
抗拉强度（σb/MPa）≥980
屈服点（σs/MPa）：≥835
断后伸长率（δ5/%）：≥12
断面收缩率（ψ/%）：≥40
冲击吸收功（Aku2/J）：≥39
布氏硬度（HBS100/3000）（退火或高温回火状态）：≤217
这种钢主要在调质状态下使用，用于制造要求高韧性和耐磨性的热冲压件；也可在正火或热轧供应状态下使用，如拖拉机的履带销等。
27SiMn圆钢
