预硬化塑料模具钢的美国牌号
P20是一种预硬化塑料模具钢的美国牌号，在中国适用于大中型精密模具，出厂硬度HRC30~42。
预硬塑料模具钢。在中国广泛应用，出厂硬度HRC30~42，适用于大中型精密模具，适用于长期生产高质塑料模具，用于大型模架。此钢具有良好的可切削性及可一般抛光。
美国牌号：P20
在模具修补区域
P20是一种模具焊材的型号
最早的是P20，紧接着P20H，P20Ni相继问世
以下是P20，P20H，P20Ni的一些硬度、规格、简介及比较
CMC-P20 硬度HRC 30 0.9 1.0 1.2 1.6 2.0 2.4 主要是用来修补塑胶射出模、耐热模（铸铜模）。
CMC-P20H 硬度HRC 30-33 1.0 1.2 1.6 2.0 2.4 在CMC-P20的优点上加强硬度适用于塑胶射出模之氩焊丝。焊后机械加工性与蚀花性良好，材质均匀硬度高。
CMC-P20Ni 硬度HRC30 1.0 1.2 1.6 2.0 2.4 硬度与P20相同，但相比之下，抛光性好，焊后机械加工性与光蚀刻花性优异。
为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回
火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上
氮化处理可得到高硬度表层组织，氮化后的表层硬度达到650-700HV（57-60HRC）模具寿命可达到100万次以上，氮化层具有组织致密，光滑特点，模具的脱模性及抗湿空气及碱液腐蚀性能提高。
交货状：钢材以退火、热轧状态交货。
出厂硬度：预硬29~33HRC
● 硬度均匀，具有良好的抛光性能及光蚀刻花性能，加工性能佳。
● 真空脱气精炼处理钢质纯净，适合要求抛光或蚀纹加工塑胶模。 ● 预硬状态供货，无需再热处理可直接用于模具加工，缩短工期。
● 经锻轧制加工，组织致密，100%超声波检验，无气孔，针眼缺陷。

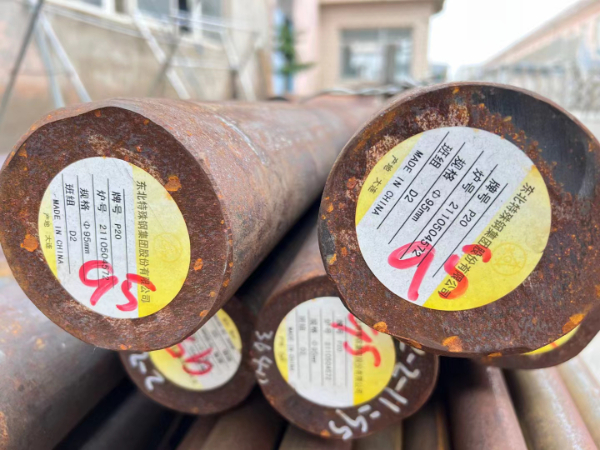

P20圆钢
